項目

結構

特點

備注

項目

結構

特點

備注

1

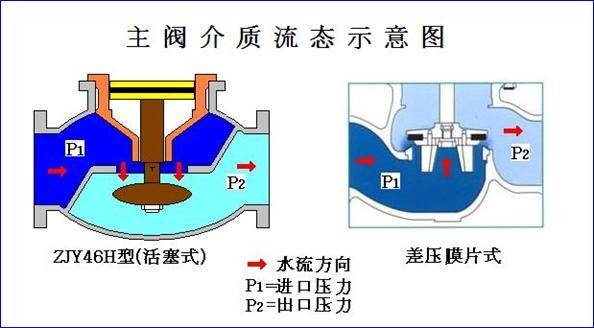

主閥結構

主調節桿、主彈簧、缸套活塞總成、流線型節流錐、出口壓力鎖定桿

四腔結構使控制更為靈敏可靠；自力調節范圍更大；減壓比可達10:1；整體流道逞流線型、介質流態好，噪音?。痪S護簡單方便；體積大、結構復雜。

主閥結構

膜片、隔膜碟、閥桿、平板式密封碟

雙腔式結構、雙腔差壓水控制、減壓比大3:1；平板式密封碟使介質流態差，噪音大；體積小、結構簡單。

2

反饋控制系統

雙反饋控制系統（互為備用）；活塞式控制閥（可反沖排污）；射流泵

互為備用的雙反饋控制系統，可在不停機工況下切換；活塞式控制閥確保運行安全；可反沖排污使控制閥更靈敏；射流技術使主閥門整定壓力更穩定

反饋控制系統

上、下差壓膜片式控制閥

3

出口壓力（P2）穩定性

穩定

紫坪埠電站P2=0.4MPa時

出口壓力（P2）穩定性

相對差

紫坪埠電站P2=0.4MPa時

4

運行噪音

60分貝

同上

運行噪音

70分貝以上

同上

5

減壓比

10:1

減壓比

3:1

6

P2調節范圍

0.2~0.8MPa

P2調節范圍

0.2~0.5MPa

7

流量

兩者相同

流量

兩者相同

8

調節方式

反饋控制系統的射流技術和反饋控制閥變壓控制相結合;主閥被動壓力腔不受進口壓力P1的影響.

在P1大幅度變化時；P2壓力穩定性好；

在P2流量大幅度變化時；P2壓力穩定性好；

上、下差壓膜片式控制閥差壓控制；P1的變化直接影響調節

在P1大幅度變化時；P2壓力穩定性差；

在P2流量大幅度變化時；P2壓力穩定性差
